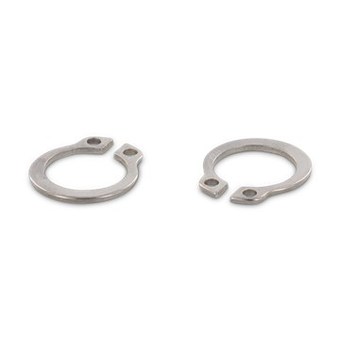

Кольцо стопорное наружное (для вала)

DIN 471 ГОСТ 13942

Материал: пружинистая сталь; нержавеющая сталь: 1.4122, 1.4310

В корзину Оформить заявку Нужна консультация?

Описание
Размеры

В компании crepco.ru вы легко можете купить кольцо стопорное наружное (для вала) по самой выгодной цене. Мы продаем кольцо стопорное наружное (для вала) оптом и мелким оптом. Постоянным клиентам предоставляются дополнительные скидки и бонусы.

Кольцо стопорное наружное (для вала) имеет сертификат соответствия, что гарантирует высокое качество продукции.

Мы оперативно доставим кольцо стопорное наружное (для вала) в Москве или в любую точку России.

Возможные названия товара:

Кольцо стопорное DIN 471
Кольцо стопорное ГОСТ 13942

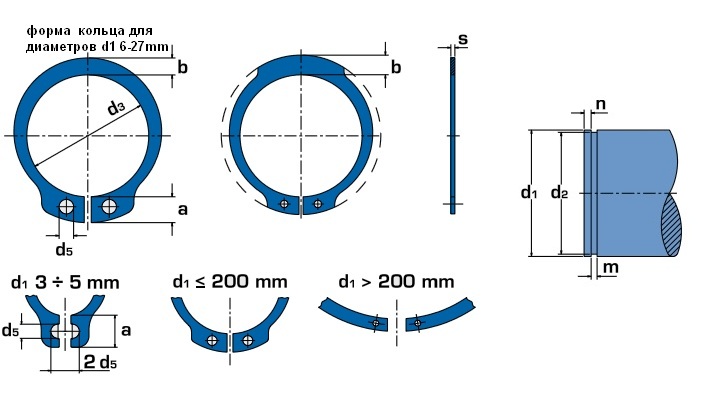

Размеры вала	Размеры кольца в свободном состоянии
d1	d2	m	n	s	d3	amax	∼b	d5min
4	3.8	0.50	0.3	0.4	3.7	2.2	0.9	1
5	4.8	0.70	0.3	0.6	4.7	2.5	1.1	1
6	5.7	0.80	0.5	0.7	5.6	2.7	1.3	1.2
7	6.7	0.90	0.5	0.8	6.5	3.1	1.4	1.2
8	7.6	0.90	0.6	0.9	7.4	3.2	1.5	1.2
9	8.8	1.10	0.6	1	8.4	3.3	1.7	1.2
10	9.6	1.10	0.6	1	9.3	3.3	1.8	1.5
11	10.5	1.10	0.8	1	10.2	3.3	1.8	1.5
12	11.5	1.10	0.8	1	11.0	3.3	1.8	1.7
13	12.4	1.10	0.9	1	11.9	3.4	2.0	1.7
14	13.4	1.10	0.9	1	12.9	3.5	2.1	1.7
15	14.3	1.10	1.1	1	13.8	3.6	2.2	1.7
16	15.2	1.10	1.2	1	14.7	3.7	2.2	1.7
17	16.2	1.10	1.2	1	15.7	3.8	2.3	1.7
18	17.0	1.30	1.5	1.2	16.5	3.9	2.4	1.7
19	18.0	1.30	1.5	1.2	17.5	3.9	2.5	2
20	19.0	1.30	1.5	1.2	18.5	4.0	2.6	2
21	20.0	1.30	1.5	1.2	19.5	4.1	2.7	2
22	21.0	1.30	1.5	1.2	20.5	4.2	2.8	2
23	22.0	1.30	1.7	1.2	21.5	4.3	2.9	2

Размеры вала	Размеры кольца в свободном состоянии
d1	d2	m	n	s	d3	amax	∼b	d5min
24	22.9	1.30	1.7	1.2	22.2	4.4	3.0	2
25	23.9	1.30	1.7	1.2	23.2	4.4	3.0	2
26	24.9	1.30	1.7	1.2	24.2	4.5	3.1	2
27	25.6	1.30	1.7	1.2	24.9	4.6	3.1	2
28	26.6	1.60	2.1	1.5	25.9	4.7	3.2	2
29	27.6	1.60	2.1	1.5	26.9	4.8	3.4	2
30	28.6	1.60	2.1	1.5	27.9	5.0	3.5	2
31	29.3	1.60	2.6	1.5	28.6	5.0	3.5	2.5
32	30.3	1.60	2.6	1.5	29.6	5.2	3.6	2.5
33	31.3	1.60	2.6	1.5	30.5	5.2	3.7	2.5
34	32.3	1.60	2.6	1.5	31.5	5.4	3.8	2.5
35	33.0	1.60	3	1.5	32.2	5.6	3.9	2.5
36	34.0	1.85	3	1.75	33.2	5.6	4.0	2.5
37	35.0	1.85	3	1.75	34.2	5.7	4.1	2.5
38	36.0	1.85	3	1.75	35.2	5.8	4.2	2.5
39	37.0	1.85	3.8	1.75	36	5.9	4.3	2.5
40	37.5	1.85	3.8	1.75	36.5	6.0	4.4	2.5
41	38.5	1.85	3.8	1.75	37.5	6.2	4.5	2.5
42	39.5	1.85	3.8	1.75	38.5	6.5	4.5	2.5
43	40.5	1.85	3.8	1.75	39.5	6.5	4.5	2.5

Размеры вала	Размеры кольца в свободном состоянии
d1	d2	m	n	s	d3	amax	∼b	d5min
44	41.5	1.85	3.8	1.75	40.5	6.6	4.6	2.5
45	42.5	1.85	3.8	1.75	41.5	6.7	4.7	2.5
46	43.5	1.85	3.8	1.75	42.5	6.7	4.8	2.5
47	44.5	1.85	3.8	1.75	43.5	6.8	4.9	2.5
48	45.5	1.85	3.8	1.75	44.5	6.9	5.0	2.5
50	47.0	2.15	4.5	2	45.8	6.9	5.1	2.5
51	48.0	2.15	4.5	2	46.8	6.9	5.1	2.5
52	49.0	2.15	4.5	2	47.8	7.0	5.2	2.5
54	51.0	2.15	4.5	2	49.8	7.1	5.3	2.5
55	52.0	2.15	4.5	2	50.8	7.2	5.4	2.5
56	53.0	2.15	4.5	2	51.8	7.3	5.5	2.5
57	54.0	2.15	4.5	2	52.8	7.3	5.5	2.5
58	55.0	2.15	4.5	2	53.8	7.3	5.6	2.5
60	57.0	2.15	4.5	2	55.8	7.4	5.8	2.5
62	59.0	2.15	4.5	2	57.8	7.5	6.0	2.5
63	60.0	2.15	4.5	2	58.8	7.6	6.2	2.5
65	62.0	2.65	4.5	2.5	60.8	7.8	6.3	3
67	64.0	2.65	4.5	2.5	62.5	7.9	6.4	3
68	65.0	2.65	4.5	2.5	63.5	8.0	6.5	3
70	67.0	2.65	4.5	2.5	65.5	8.1	6.6	3

Размеры вала	Размеры кольца в свободном состоянии
d1	d2	m	n	s	d3	amax	∼b	d5min
72	69.0	2.65	4.5	2.5	67.5	8.2	6.8	3
75	72.0	2.65	4.5	2.5	70.5	8.4	7.0	3
77	74.0	2.65	4.5	2.5	72.5	8.5	7.2	3
78	75.0	2.65	4.5	2.5	73.5	8.6	7.3	3
80	76.5	2.65	4.5	2.5	74.5	8.6	7.4	3
82	78.5	2.65	5.3	2.5	76.5	8.7	7.6	3
85	81.5	3.15	5.3	3	79.5	8.7	7.8	3.5
87	83.5	3.15	5.3	3	81.5	8.8	7.9	3.5
88	84.5	3.15	5.3	3	82.5	8.8	8.0	3.5
90	86.5	3.15	5.3	3	84.5	8.8	8.2	3.5
92	88.5	3.15	5.3	3	86.5	9.0	8.4	3.5
95	91.5	3.15	5.3	3	89.5	9.4	8.6	3.5
97	93.5	3.15	5.3	3	91.5	9.4	8.8	3.5
98	94.5	3.15	5.3	3	91.5	9.4	8.8	3.5
100	96.5	3.15	5.3	3	94.5	9.6	9.0	3.5
102	98.0	4.15	6	4	95	9.7	9.2	3.5
105	101	4.15	6	4	98	9.9	9.3	3.5
107	103	4.15	6	4	100	10.0	9.5	3.5
108	104	4.15	6	4	100	10.0	9.5	3.5
110	106	4.15	6	4	103	10.1	9.6	3.5
