Винт установочный с внутренним шестигранником и цапфой

DIN 915 ГОСТ 11075 ISO 4028

Диаметр: М2, М2.5, М3, М4, М5, М6, М8, М10, М12, М16, М20, М24

Материал: нержавеющая сталь: А2, А4; сталь: 45H

Покрытие: без покрытия, оцинковка

Шлиц: внутренний шестигранник под ключ

Вид: установочный

В корзину Оформить заявку Нужна консультация?

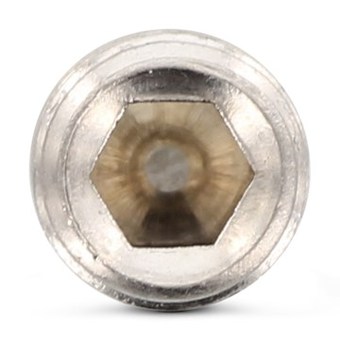

Данный установочный винт имеет цилиндрическую форму с резьбой почти по все длине изделия. На одном конце находится так называемая “цапфа” без резьбы, на другом конце отверстие для шестигранного ключа.

Метиз используется для наиболее точного скрепления деталей или других элементов конструкций между собой. Наиболее широкое применение этот винт нашел в машино-, судо, -станко- и приборостроении.

Установочный винт выполнен с точном соответствии с существующими нормами, такими как ГОСТ 11075, DIN 915 и международным сертификатом качества ISO 4028.

Из-за большой популярности винта, изготовлен из двух видов стали. Для работы в условиях влажности использовалась сталь А2, для работы в агрессивной среде – антикоррозийная сталь марки А4.

Размеры крепежа варьируются от М2 до М20.

Данный винт установочный с внутренним шестигранником и цапфой и другие виды крепежа вы всегда можете приобрести в магазине crepco.ru на самых выгодных условиях. Это удобная и недорогая доставка по всей территории России, квалифицированные менеджеры-консультанты и гибкая система скидок для постоянных покупателей.

Возможные названия товара:

Винт DIN 915
Винт ISO 4028
Винт ГОСТ 11075
Винт установочный с цилиндрическим концом
Винт установочный с цапфой

l\d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М16	М20
3	500	500	500
4	500	500	500	500
5	500	500	500	500	500
6	500	500	500	500	500	200
8	500	500	500	500	500	200	200
10-12	500	500	500	500	500	200	200	200
14					500	200
16	500	500	500	500	500	200	200	200	100	50
18					500
20			500	500	500	200	200	200	100	50	50
22
25			500	500	200	200	200	200	100	50	50
30				200	200	200	200	200	100	50	50
35-40					200	200	200	200	100	50	50
45-50						200	200	200	100	50	50
55									100
60						200	200	200	100	50	50
70									50	50	25
80									50	25	25
90									50	25
100										25

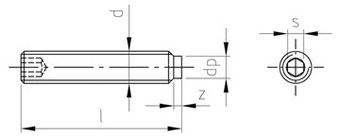

d	l	z	dp	Привод
M2	3	0.5	1	SW0.9
M2	4-16	1	1	SW0.9
M2.5	3-4	0.63	1.5	SW1.3
M2.5	5-16	1.25	1.5	SW1.3
M3	3-5	0.75	2	SW1.5
M3	6-30	1.5	2	SW1.5
M4	4-6	1	2.5	SW2
M4	8-30	2	2.5	SW2
M5	5-6	1.25	3.5	SW2.5
M5	8-40	2.5	3.5	SW2.5
M5	35	2	3.5	SW2.5
M6	6-8	1.5	4	SW
M6	10-60	3	4	SW3
M8	8-10	2	5.5	SW4
M8	12-60	4	5.5	SW4
M10	10-12	2.5	7	SW5
M10	16-60	5	7	SW5
M12	12-16	3	8.5	SW6
M12	20-90	6	8.5	SW6
M16	16-20	4	12	SW8
M16	25-100	8	12	SW8
M20	20-25	5	15	SW10
M20	30-80	10	15	SW10
