Шайба многолапчатая стопорная

ГОСТ 11872

Диаметр: М4, М5, М6, М8, М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М39, М42, М45, М48, М50, М52, М56, М58, М60, М62, М64, М68, М70, М72, М76, М80, М85, М90, М95, М100, М105, М110, М115, М120, М125, М130, М135, М140, М145, М150, М160, М170, М180, М190, М200

Материал: сталь

Покрытие: без покрытия, оцинковка

Вид: стопорная

В корзину Оформить заявку Нужна консультация?

Описание
Размеры

Шайба многолапчатая стопорная предназначается для стопорения круглых шлицевых гаек. Применяется во многих отраслях: в приборостроении, промышленности, судостроении и многих других.

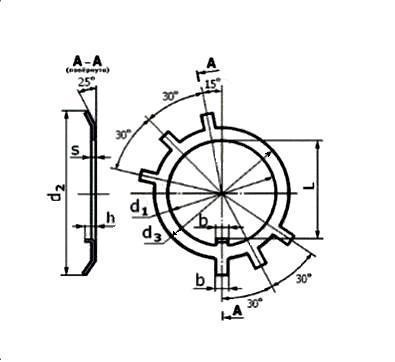

Лапка находящаяся внутри шайбы заводится в паз расположенный на валу, это предотвращает проворачивание как вала, так и самой шайбы. Наружная лапка заходит в паз совпавший с ней и надежно фиксирует гайку.

Производится в соответствии с высоким российским стандартом ГОСТ 11872. Материалом изготовления является оцинковка.

Купить многолапчатую стопорную шайбу по очень выгодной цене вы сможете в нашей компании. Весь товар в наличии, вам не придется долго его ждать. Для постоянных покупателей и оптовиков действуют скидки. У нас вы найдете только действительно качественный крепеж.

Возможные названия товара:

Шайба DIN 5406
Шайба ГОСТ 11872
Шайба многолапчатая

диаметр резьбы гаек, d	d H12	тип	L H14	h	s
Нормальный	не менее	не более
d2	d3	b
поле допуска h14
4	4,2	14	6,5	1,5	2,7	1,5	2,5	0,8
5	5,2	16	8	3,2
6	6,2	18	9,5	1,8	4,2	2	3
8	8,5	24	14	3	5,5	1
10	10,5	26	16	3,5	7	2,5	4
12	12,5	28	18	3,8	9
14	14,5	30	20	11
16	16,5	32	22	4,8	13
18	18,5	34	24	15	3,5	6
20	20,5	36	27	17
22	22,5	40	30	19
24	24,5	44	33	21
27	27,5	47	36	24	4,5	8
30	30,5	50	39	27
33	33,5	54	42	5,8	30	1,6
36	36,5	58	45	33
39	39,5	62	48	36
42	42,5	67	52	39
45	45,5	72	56	42
48	48,5	77	60	7,8	45
50	50,5	80	62	47	5,5	10
52	52,5	82	65	49
56	57	87	70	53
58	59	90	72	55
60	61	92	75	57
62	63	95	77	59
64	65	97	80	61
68	69	102	85	9,5	65
70	71	104	87	67	6,5	13
72	73	107	90	69
76	77	112	95	73
80	81	117	100	76
85	86	122	105	81
90	91	127	110	11,5	86	2
95	96	132	115	91
100	101	137	120	96
105	106	142	125	101
110	111	152	130	106
115	116	157	135	111
120	121	162	140	116
125	126	167	145	13,5	121
130	131	172	150	126
135	136	177	155	131
140	141	182	160	136
145	146	192	165	141
150	151	202	175	15,5	146	7,5	14	2,5
160	161	212	185	155
170	171	222	195	165
180	181	232	205	175
190	191	242	215	185
200	201	252	225	195
