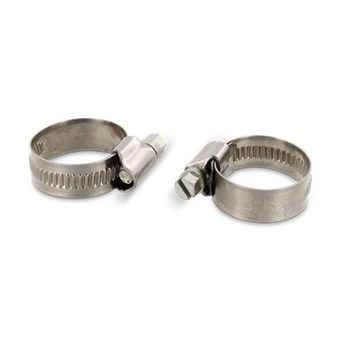

Хомут винтовой, червячный

DIN 3017
Материал: W1, W2, W3, W4(A2), W5(A4)
В корзину Оформить заявку Нужна консультация?
Винтовой хомут состоит из  прочного  замка червячного соединения с цельно-штампованным корпусом, с оптимальным  углом резьбы в паре винт-лента, что обеспечивает:
  • равномерное усилие сжатия по периметру,
  • большой предельный момент при затяжке,
  • высокую вибростойкость и надежную герметизацию соединения.
Рекомендуются для крепления и герметизации соединения шлангов и эластичных трубопроводов. Винтовой хомут идеально подходит для соединения бензопроводов в автомобилях, а также для соединений трубок,  в санитарно-технических системах, технологическом оборудовании и т.п. Хомуты часто используются для соединения рукавов на машиностроительных заводах при производстве спец. техники,где предполагаются высокие механические нагрузки на соединения.
В зависимости от сферы применения используется комбинация из нескольких предлагаемых материалов. Ниже приведена таблица  с расшифровкой обозначения материалов в червячных хомутах:
Маркировка и обозначение винтовых хомутов:
 Обозначение материала        Замок         Винт        Лента  Форма шлица в головке винта
                W1 сталь оц. сталь оц. сталь оц. крестообразный
                W2
  нерж 1.4016
сталь оц.
  нерж 1.4016
крестообразный
                W3
  нерж 1.4016
  нерж 1.4016
  нерж 1.4016
прямой
                W4 A2 (1.4301) A2 (1.4301) A2 (1.4301) прямой
                W5 A4 (1,4401) A4 (1,4401) A4 (1,4401) прямой

1) Нержавеющая аустенитная хром-никелевая сталь A2 ( DIN 1.4301, AISI 304, ГОСТ 08Х18H9) — так называемая пищевая нержавейка , является наиболее широко распространенной и применяемой маркой нержавеющей стали в крепёжных изделиях.
Содержание основных легирующих элементов хрома (Cr) и никеля (Ni) в количестве 18% и 8% соответственно обеспечивает ее отличную коррозионную стойкость в сырых помещениях  и  условиях средней агрессивности вне помещений. Изделия изготовленные из стали A2, сохраняют свои механические свойства в большом диапазоне температур: от низких (-200 градусов Цельсия) до высоких (+425 градусов Цельсия).
Что касается  магнитных свойств нержавеющей стали A2, то международный стандарт ISO допускает слабо выраженную магнитность, вызванной изменением структуры металла при холодной высадке  и накатке резьбы изготавливаемого крепежа.

2) Нержавеющая аустенитная хром-никелевая сталь A4 с содержанием молибдена ( DIN 1.4401, AISI 316, ГОСТ   03Х17Н13М2 10Х17Н13М2) — особенно устойчива сталь к воздействию коррозии , что обеспечивается  2,5% содержанием молибдена (Mo) в химическом составе. Молибден способствует более высокой стойкости к коррозии в средах, содержащих кислоты, соли и хлор. Крепёж из нержавейки A4 сохраняет свои механические свойства при низких (до -60 градусов Цельсия) и при высоких (до +450 градусов Цельсия) температурах.
Эти изделия применяются  в химической промышленности, где они подвержены воздействию агрессивных сред при нормальных и повышенных температурах, в судостроении (элементы крепежа и такелажные изделия) для защиты от разрушающего воздействия со стороны морской воды; в бассейнах, содержащих хлорированную воду, в среде индустриального климата. Кроме этого , немагнитные свойства делают ее незаменимым в атомной промышленности и в приборостроении.

3) Нержавеющая ферритная хромистая сталь 1.4016 ( DIN 1.4401 , AISI 430 , ~ГОСТ 12Х17) — качественная нержавеющая сталь с содержанием 16% хлора ( Сr), что обеспечивает хорошую коррозийную стойкость в малоагрессивной среде и среде с низким содержанием ионов хлорида, например в домашнем быту, природных естественных условиях. Кроме того, отсутствие содержания никеля (Ni) в химическом составе, заметно удешевляет сталь. Поэтому рекомендуем использовать хомуты W1 (винт оцинкованная сталь, лента замок- нержавейка 1.4016) с использованием стали 1.4016, если окружающая среда слабоагрессивная.
Стоит отметить повышенную магнитность данной стали из за отсутствия никеля в химическом составе.

Возможные названия товара:

  • Хомут червячный

  • Хомут DIN 3017

  • Хомут червячный DIN 3017

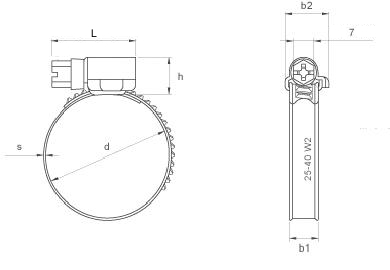

d (мм) b2 h макс Рекомендуемый момент затяжки Hm s L

для
b1=9мм		 для
b1=12мм		 для
b1=9мм		 для
b1=12мм		 для
b1=9мм		 для
b1=12мм		 для
b1=9мм		 для
b1=12мм		 для
b1=9мм		 для
b1=12мм
8-16 14 - 11 - 2,5 - 0,6 - 20 -
12-20 14 - 11 - 2,5 - 0,6 - 20 -
12-22 14 - 11 - 3,0 - 0,6 - 24 -
16-25 14 18 11 11 3,0 5,0 0,6 0,7 24 24
16-27 14 18 11 11 3,0 5,0 0,6 0,7 24 24
20-32 14 18 11 11 3,0 5,0 0,6 0,7 24 24
23-35 14 18 11 11 3,0 5,0 0,6 0,7 24 24
25-40 14 18 11 11 3,0 5,0 0,6 0,7 24 24
30-45 14 18 11 11 3,0 5,0 0,6 0,7 24 24
32-50 14 18 11 11 3,0 5,0 0,6 0,7 24 24
40-60 14 18 11 11 3,0 5,0 0,6 0,7 24 24
50-70 14 18 11 11 3,0 5,0 0,6 0,7 24 24
60-80 14 18 11 11 3,0 5,0 0,6 0,7 24 24
70-90 14 18 11 11 3,0 5,0 0,6 0,7 24 24
80-100 14 18 11 11 3,0 5,0 0,6 0,7 24 24
90-110 14 18 11 11 3,0 5,0 0,6 0,7 24 24
100-120 14 18 11 11 3,0 5,0 0,6 0,7 24 24
110-130 14 18 11 11 3,0 5,0 0,6 0,7 24 24
120-140 14 18 11 11 3,0 5,0 0,6 0,7 24 24
130-150 14 18 11 11 3,0 5,0 0,6 0,7 24 24
140-160 14 18 11 11 3,0 5,0 0,6 0,7 24 24
... … ... … … … … … … .. …
380-400 14 18 11 11 3,0 5,0 0,6 0,7 24 24
