Гайка шестигранная низкая, с мелкой резьбой и фаской

DIN 439 ISO 8675

Диаметр: M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30, M33, M35, M36, M39, M42, M48

Материал: A2, A4; сталь: клаcc прочности 4

Покрытие: без покрытия, с покрытием

В корзину Оформить заявку Нужна консультация?

Описание
Размеры

Гайка низкая с мелкой резьбой и фаской (округлёнными краями) DIN 439 - чаще всего используется в приборостроении в местах с меньшим монтажным пространством. Мелкий шаг придаёт гайке увеличенную виброустойчивость. Стоит отметить , что высота гайки вычисляется формулой ~0.5d, где d - резьба. Данное обозначение (0,5d) иногда встречается в чертежах, в запросах и у некоторых производителей, для дополнительной идентификации DIN 439.

Важно обратить внимание на то, что стандарты DIN отличаются от ISO определенными параметрами (размер «под ключ», высота, параметры допусков). К примеру: у гайки по DIN 439 М10 — Размер под ключ составляет 17 мм. В аналоге ISO 8675, ISO 4036 данный параметр - 16 мм.

Низкая гайка DIN 439 с мелкой резьбой - изготавливается из углеродистой стали классом прочности 4 с покрытием Zn и без, нержавеющей стали А2, А4.

Возможные названия товара:

DIN 439
ISO 8675

*поставляется только из углеродистой стали классом прочности 4

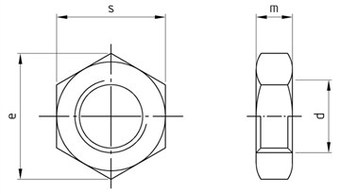

Резьба	Шаг резьбы	m	e	s
M8	0,75	4	14,38	13
М8	1	4	14,38	13
M10	1	5	18,9	17
М10	1,25	5	18,9	17
M12	1	6	21,1	19
М12	1,25	6	21,1	19
М12	1,5	6	21,1	19
M14	1,5	7	24,49	22
M16	1	8	26,75	24
M16	1,5	8	26,75	24
M18	1,5	9	29,65	27
M20	1,5	10	32,95	30
М20	2	10	32,95	30
M22	1,5	11	35,03	32
М22	2	11	35,03	32
M24	1,5	12	39,55	36
М24	2	12	39,55	36
M27	1,5	13,5	45,02	41
М27	2	13,5	45,02	41
M30	1,5	15	50,85	46
M30	2	15	50,85	46
M33*	1,5	16,5	55,37	50
M33	2	16,5	55,37	50
M35	1,5	14	-	55
M36*	1,5	18	-	55
M36*	2	18	-	55
M36*	3	18	-	55
M39*	1,5	19,5	-	60
M39*	2	19,5	-	60
M39*	3	19,5	-	60
M42*	1,5	21	-	65
M42*	2	21	-	65
M42*	3	21	-	65
M42*	3	21	-	65
M48*	1,5	24	-	75
M48*	2	24	-	75
M48*	3	24	-	75
