Анкер клиновой из нержавеющей стали A4

Артикул: S-KAH , ART 9004 , FAZ II, FBN II
Диаметр: М6, М8, М10, М12, М16, М20
В корзину Оформить заявку Нужна консультация?

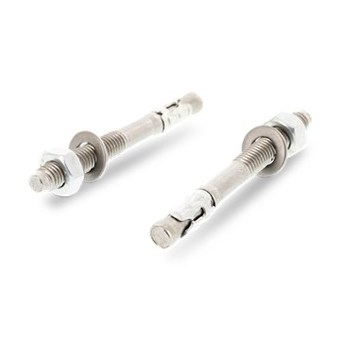

Клиновой анкер представляет собой шпильку с резьбой, на одном конце которой имеется конусообразный наконечник-клин с гильзой, а на втором - шестигранная гайка по DIN 934 и плоская шайба по DIN 125.

Применение:

Клиновой анкер забивается молотком в заранее просверленное отверстие и затягивается гаечным ключом. Шпилька начинает перемещаться в сторону гайки вдоль продольной оси. Клин шпильки, при этом распирает гильзу, что способствует закреплению клинoвoго aнкepa в отверстии. Специальные зубцы на гильзе удерживают его от прокручивания в отверстии.

Допущен для использования со следующими материалами:

- бетон марки С20/25-C50/60 для растянутой и сжатой зоны, пригоден также для марки C12/15.
- полнотелый кирпич, строительный камень плотной структуры

Материал анкера:

Кислотоупорная сталь A4. Не подвергается воздействию хлоридов, солей, кислот. Пригодна для применения в помещениях с высокой влажностью, промышленных условиях, в морском климате без контакта с морской водой.

Для крепления:

- колонн и опор
- барьерных ограждений
- стеллажных систем
- оборудования
- лифтов и подъёмников
- тяжёлых металлических конструкций
- элементов фасадных конструкций и систем витражного остекления
- приставных лестниц
- деревянных конструкции

Выбор клинового анкера зависит также от степени сжатости бетона.

Например, если бетонная плита между двумя опорными балками (стенами), нагружена сверху, то нижний край растягивается, а верхний край сжимается под весом самой плиты и нагрузки на нее. Верхняя поверхность плиты, таким образом, оказывается под воздействием силы сжатия, образуя тем самым сжатую зону бетона. А нижний край - растянутую зону с трещинами. Если закладка бетонной арматуры была рассчитана правильно с учетом допустимых расчётов, то такие трещины не считаются дефектом. В строительной сленговой терминологии сжатая зона называется словом «пол», а растянутая зона - «потолок».


Анкера одобренны Европейской Технической Ассоциацией для использования в растянутой (с трещинами) и сжатой зоне (без трещин) бетона имеют сертификат ETA, по опции 1. Опция 1 – одобрение, которое было получено в результате наибольшего количества испытании. Другими словами продукция, имеющая сертификат опции 1, дает больше информации об области применения и имеет больше официальных данных о своих характеристиках. Анкера с кодом товара FAZ II , S-KAH, ART 9004 - имеют Европейское Техническое одобрение, ETA опция 1.

Анкера одобренные Европейской Технической Ассоциацией для использования в только в сжатой зоне бетона имеют сертификат ETA, по опции 7. Анкера с кодом товара FBN II - имеют Европейское Техническое одобрение, ETA опция 7.

Не все производители анкеров имеют сертификат ETA. Он не является обязательным. Компания Суперболт поставляет клиновые анкера как с европейским сертификатом ETA, так и без сертификата, но с безупречным качеством, доказанным лабораторными испытаниями.

Выбор размера анкеров осуществляется в зависимости от требуемой нагрузки и толщины прикрепляемой детали. Используя таблицу рабочих нагрузок и параметров установки, вы сможете выбрать клиновой анкер, подходящий для решения поставленной задачи.

В ниже приведённой таблице указанны рабочие нагрузки и ориентировочные краевые и межосевые расстояния, которые носят рекомендательный характер.

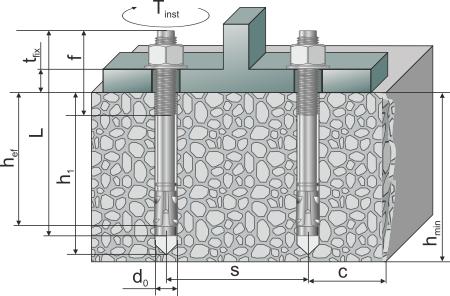

d0 - диаметр сверла
L - длина анкера
h ef - эффективная глубина анкеровки
h1 - минимальная глубина сверления
t fix - толщина прикрепляемого материала
h min - минимальная толщина материала
с - минимальное расстояние от кромки
s - межосевое расстояние


<
Код товара Резьба Длина hef Рабочие нагрузки Краевые и межосевые расстояния для установки клинового анкера
Сжатый бетон Растянутый бетон
Допустимое растягивающее усилие, Кн Допустимое срезающее усилие, Кн Допустимое растягивающее усилие, Кн Допустимое срезающее усилие, Кн Минимальная толщина бетона, h min Межосевое расстояние, S Расстояние от кромки, C
S-KAH 6 40 25 1,6 1,5 * * 60 120 90
FBN II 6 55 30 мах 2,9 2,7 - -
S-KAH 6 65 35 1,8 1,8 * *
FBN II 6 75 30 мах 2,9 2,7 - -
S-KAH 8 50 30 2,6 5,1 * * 100 135 70
Art 9004 8 68 48 min 4,3 2,4
FBN II 8 71 40 max 2,9 4 - -
S-KAH 8 72 45 3,6 5,2 2 5,2
Art 9004 8 75 48 min 4,3 2,4
FAZ II 8 75 45 мах 4,3 6,9 2,4 6,9
Art 9004 8 90 48 min 4,3 2,4
FBN II 8 91 40 max 2,9 4 - -
S-KAH 8 92 45 3,6 5,2 2,0 5,2
FAZ II 8 95 45 мах 4,3 6,9 2,4 6,9
FBN II 8 111 40 2,9 4 - -
S-KAH 8 112 50 3,6 5,2 2,0 5,2
Art 9004 8 115 48 min 4,3 2,4
FAZ II 8 115 45 мах 4,3 6,9 2,4 6,9
Art 9004 8 135 48 min 4,3 2,4
Art 9004 8 165 48 min 4,3 2,4
S-KAH 10 60 30 3,5 5,9 * * 120 180 90
FBN II 10 86 50 max 6,1 6,1 - -
Art 9004 10 90 60 min 7,6 4,3
S-KAH 10 92 60 6,3 8,1 3,6 8,1
FAZ II 10 95 60 max 6,1 11,4 4,3 8,7
FBN II 10 96 50 max 6,1 6,1 - -
S-KAH 10 102 60 6,3 8,1 3,6 8,1
FAZ II 10 105 60 max 6,1 11,4 4,3 8,7
Art 9004 10 105 60 min 7,6 4,3
FBN II 10 106 50 max 6,1 6,1 - -
S-KAH 10 112 60 6,3 8,1 3,6 8,1
Art 9004 10 115 60 min 7,6 4,3
FAZ II 10 115 60 max 6,1 11,4 4,3 8,7
FBN II 10 126 40 max 6,1 6,1 - -
S-KAH 10 132 60 6,3 8,1 3,6 8,1
FAZ II 10 135 60 max 6,1 11,4 4,3 8,7
Art 9004 10 135 60 min 7,6 4,3
Art 9004 10 155 60 min 7,6 4,3
FAZ II 10 165 60 max 6,1 11,4 4,3 8,7
FBN II 10 176 50 max 6,1 6,1 - -
FAZ II 10 185 60 max 6,1 11,4 4,3 8,7
Art 9004 10 185 60 min 7,6 4,3
FAZ II 10 245 60 max 6,1 11,4 4,3 8,7
S-KAH 12 103 70 7,9 11,9 4,8 11,9 140 210 105
FBN II 12 106 65 max 8,5 8,5 - -
Art 9004 12 110 72 min 9,5 5,7
FAZ II 12 110 70 max 8,5 16,9 4,3 8,7
FBN II 12 116 65 max 8,5 8,5 - -
S-KAH 12 118 70 7,9 11,9 4,8 11,9
Art 9004 12 120 72 min 9,5 5,7
FAZ II 12 120 70 max 8,5 16,9 6,1 13,9
FBN II 12 126 65 max 8,5 8,5 - -
S-KAH 12 128 70 7,9 11,9 4,8 11,9
FAZ II 12 130 70 max 8,5 16,9 6,1 13,9
Art 9004 12 145 72 min 9,5 5,7
FBN II 12 146 65 max 8,5 8,5 - -
S-KAH 12 148 70 7,9 11,9 4,8 11,9
Код товара Резьба Длина Толщина соединяемой детали Мин. глубина отверстия, h1
Расчетная глубина анкеровки (Эфективная глуб. анкеровки), hef Европейский сертификат ETA Допустимое применение
для бетона без трещин (сжатая зона) для бетона с трещинами (растянутая зона) натуральный камень, полнотелый кирпич
S-KAH 6* 40 2 35 25 НЕТ + - +
FBN II 6 55 10 40 мин
30 мах ETA, опция 7 + - +
S-KAH 6* 65 15 50 35 НЕТ + - +
FBN II 6 75 30 40 мин
30 мах ETA, опция 7 + - +
S-KAH 8* 50 2 45 30 НЕТ + - +
Art 9004 8 68 4 70 48 min ETA, опция 1 + + +
FBN II 8 71 10/20 56 мин
40 max ETA, опция 7 + - +
S-KAH 8 72 10 60 45 ETA, опция 1 + + +
Art 9004 8 75 10 70 48 min ETA, опция 1 + + +
FAZ II 8 75 10 55 мин
45 мах ETA, опция 1 + + +
Art 9004 8 90 25 70 48 min ETA, опция 1 + + +
FBN II 8 91 30/40 56 мин
40 max ETA, опция 7 + - +
S-KAH 8 92 30 60 45 ETA, опция 1 + + +
FAZ II 8 95 30 55 мин
45 мах ETA, опция 1 + + +
FBN II 8 111 50/60 56 мин
40 ETA, опция 7 + - +
S-KAH 8 112 50 60 50 ETA, опция 1 + - +
Art 9004 8 115 50 70 48 min ETA, опция 1 + + +
FAZ II 8 115 50 55 мин
45 мах ETA, опция 1 + + +
Art 9004 8 135 70 70 48 min ETA, опция 1 + + +
Art 9004 8 165 100 70 48 min ETA, опция 1 + + +
S-KAH 10* 62 3 50 30 НЕТ + - +
FBN II 10 86 10/20 68 мин
50 max ETA, опция 7 + - +
Art 9004 10 90 10 80 60 min ETA, опция 1 + + +
S-KAH 10 92 10 75 60 ETA, опция 1 + + +
FAZ II 10 95 10/30 75 мин
60 max ETA, опция 1 + + +
FBN II 10 96 20/30 68 мин
50 max ETA, опция 7 + - +
S-KAH 10 102 10 75 60 ETA, опция 1 + + +
FAZ II 10 105 20/40 75 мин
60 max ETA, опция 1 + + +
Art 9004 10 105 25 80 60 min ETA, опция 1 + + +
FBN II 10 106 30/40 68 мин
50 max ETA, опция 7 + - +
S-KAH 10 112 30 75 60 ETA, опция 1 + + +
Art 9004 10 115 35 80 60 min ETA, опция 1 + + +
FAZ II 10 115 30/50 75 мин
60 max ETA, опция 1 + + +
FBN II 10 126 50/60 68 мин
40 max ETA, опция 7 + - +
S-KAH 10 132 50 75 60 ETA, опция 1 + + +
FAZ II 10 135 50/70 75 мин
60 max ETA, опция 1 + + +
Art 9004 10 135 55 80 60 min ETA, опция 1 + + +
Art 9004 10 155 75 80 60 min ETA, опция 1 + + +
FAZ II 10 165 70/90 75 мин
60 max ETA, опция 1 + + +
FBN II 10 176 100/110 68 мин
50 max ETA, опция 7 + - +
FAZ II 10 185 100/120 75 мин
60 max ETA, опция 1 + + +
Art 9004 10 185 105 80 60 min ETA, опция 1 + + +
FAZ II 10 245 160/180 75 мин
60 max ETA, опция 1 + + +
S-KAH 12 103 5 90 70 ETA, опция 1 + + +
FBN II 12 106 10/25 85 мин
65 max ETA, опция 7 + - +
Art 9004 12 110 10 100 72 min ETA, опция 1 + + +
FAZ II 12 110 10/30 90 мин
70 max ETA, опция 1 + + +
FBN II 12 116 20/35 85 мин
65 max ETA, опция 7 + - +
S-KAH 12 118 20 90 70 ETA, опция 1 + + +
Art 9004 12 120 20 100 72 min ETA, опция 1 + + +
FAZ II 12 120 20/40 90 мин
70 max ETA, опция 1 + + +
FBN II 12 126 30/45 85 мин
65 max ETA, опция 7 + - +
S-KAH 12 128 30 90 70 ETA, опция 1 + + +
FAZ II 12 130 30/50 90 мин
70 max ETA, опция 1 + + +
Art 9004 12 145 45 100 72 min ETA, опция 1 + + +
FBN II 12 146 50/65 85 мин
65 max ETA, опция 7 + - +
S-KAH 12 148 50 90 70 ETA, опция 1 + + +
FAZ II 12 150 50/70 90 мин
70 max ETA, опция 1 + + +
FAZ II 12 160 60/80 90 мин
70 max ETA, опция 1 + + +
S-KAH 12 163 65 90 70 ETA, опция 1 + + +
Art 9004 12 170 70 100 72 min ETA, опция 1 + + +
FBN II 12 196 100/115 85 мин
65 max ETA, опция 7 + - +
FAZ II 12 200 100/120 90 мин
70 max ETA, опция 1 + + +
Art 9004 12 200 100 100 72 min ETA, опция 1 + + +
FAZ II 12 260 160/180 90 мин
70 max ETA, опция 1 + + +
S-KAH 16 123 5 110 85 ETA, опция 1 + + +
FAZ II 16 128 5/25 110 мин
85 max ETA, опция 1 + + +
FBN II 16 130 10/25 104 мин
80 max ETA, опция 7 + - +
Art 9004 16 130 10 115 86 min ETA, опция 1 + + +
S-KAH 16 138 20 110 85 ETA, опция 1 + + +
FBN II 16 145 25/40 104 мин
80 max ETA, опция 7 + - +
FAZ II 16 148 25/45 110 мин
85 max ETA, опция 1 + + +
Art 9004 16 150
